					POZNÁMKY: |


					|

					01. K
					významu názvu místa více Profous, A.: Místní jména v Čechách
					III. Praha 1951, s. 323.
					02. Kostely sv. Kříže a sv. Martina jsou jedinými
					pozůstatky vsí Protivany a Stusyně, které se nacházely na
					protilehlých březích Doubravy. (Smetánka, Z. – Škabrada, J.:
					Nové poznatky o raně středověké architektuře na Čáslavsku,
					Umění XXIII/1975, s. 263).
					03. Dobner, P.G..: Monumenta Historica Boemiae VI.
					Pragae 1785, s. 440.
					04. Kurka, J.: Archidiakonáty Kouřimský, Boleslavský,
					Hradecká a diecese Litomyšlská. Praha 1914, s. 170.
					05. Palacký, F.: Popis království Českého. Praha
					1848, s. 213.
					06.
					Čermák, K.: Z Čáslavska. In: PA IX. Praha 1874, s. 658.
					07.
					Birnbaum, V.: Románské emporové kostely v Čechách. In:
					Sborník k 70. narozeninám Karla B. Mádla. Praha 1929, s. 52
					08.
					Birnbaumová, A.: Filiální kostel sv. Máří Magdalény. In:
					Soupis památek historických a uměleckých. Praha 1929, s.
					274d.
					09.

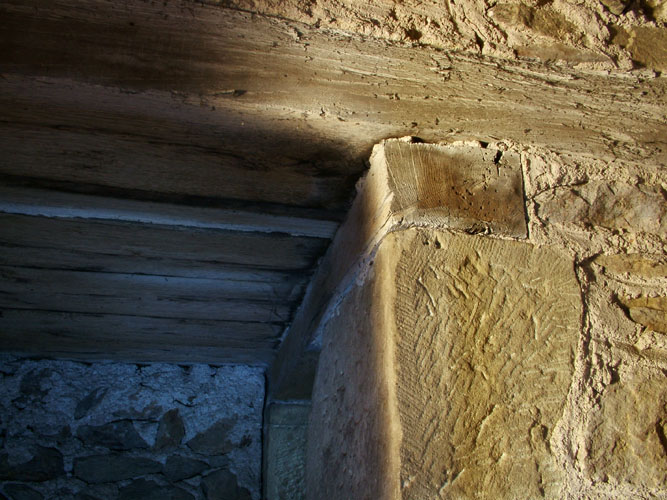

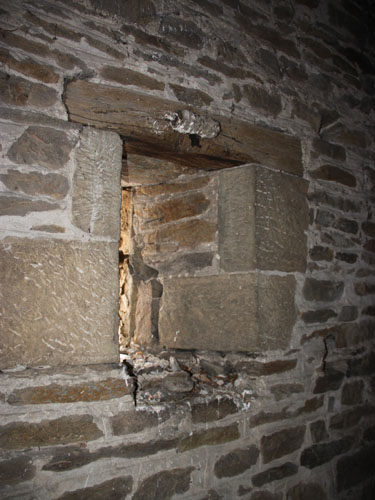

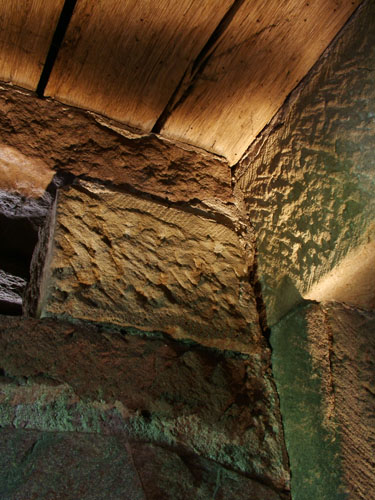

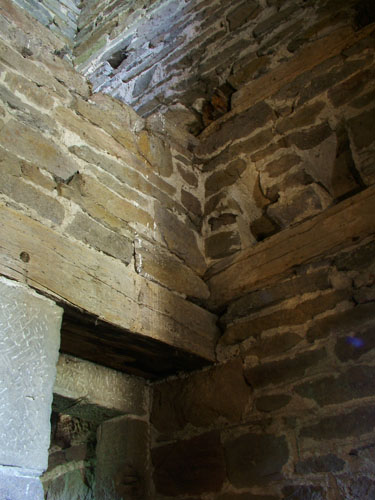

					Birnbaumová (1929, 276) upozorňuje i na pozoruhodnou
					technickou zvláštnost, kterou je množství ve věži užitého
					raně středověkého dřeva, které sloužilo k vytvoření překladů
					oken, nik i zastropení schodišťových ramen.
					10.
					Wirth, Z.: Um. památky Čech. Praha 1957, s. 572.
					11.
					Mencl, V.: Panské tribuny v naší románské architektuře. In:
					Umění XIII. Praha 1965, s. 35.
					12.
					Merhautová, A.: Raně středověká architektura v Čechách.
					Praha 1971, s. 190.
					13.
					Merhautová (1971, 190) zmiňuje nepůvodní vchod z lodi do
					přízemku věže, Mencl (1965, 35)uvádí dřevěnou pavlačovou
					tribunu přístupnou portálkem v podélné zdi.
					14.
					Smetánka, Z.; Škabrada, J: Nové poznatky o raně středověké
					architektuře na Čáslavsku. In: Umění XXIII. Praha 1975,
					s.264 – 265.
					15. Radová – Štiková, M.: Rom. stavitelství, učební texty
					ČVUT. Praha 1976 (II. vydání v r. 1992), s. 104.
					16.
					Prix, D: Podoby a funkce podélných jednolodních tribunových
					kostelů 12. a první pol. 13.st. v Čechách. Praha
					1989 (Kandidátská práce), s. 67 - 72.
					17.
					Škabrada, J.: Konstrukce historických staveb. Praha 2008, s.
					28 a 154.
					18.
					Varhaník, J.: Pařížov – nadstandardní refugium ve věži
					vesnického rom. kostela. In: ArchHist 33. Brno 2008, s. 377
					– 386.

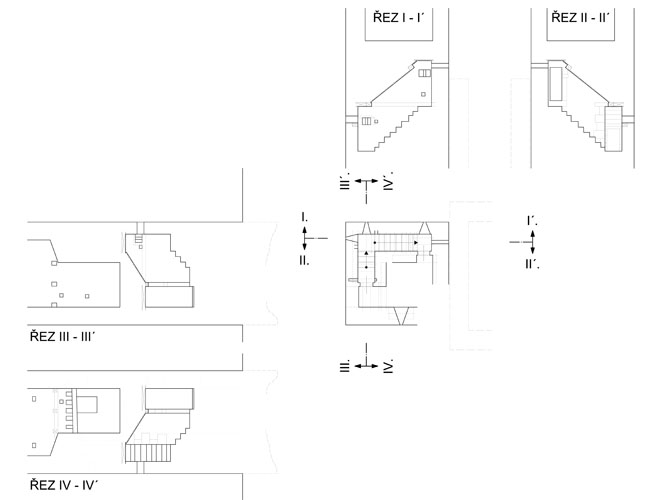

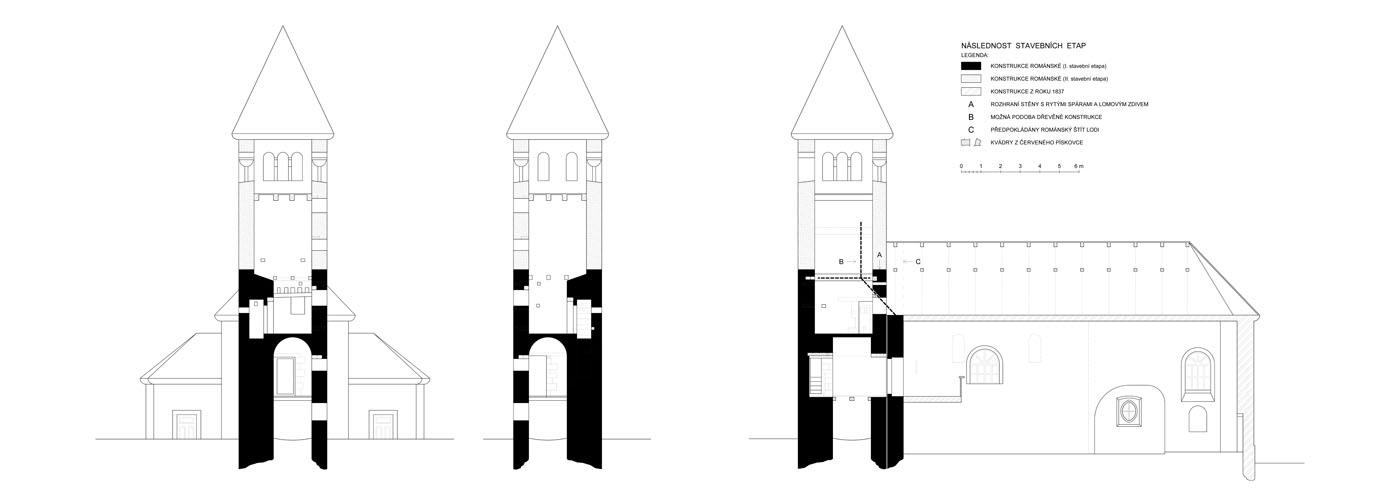

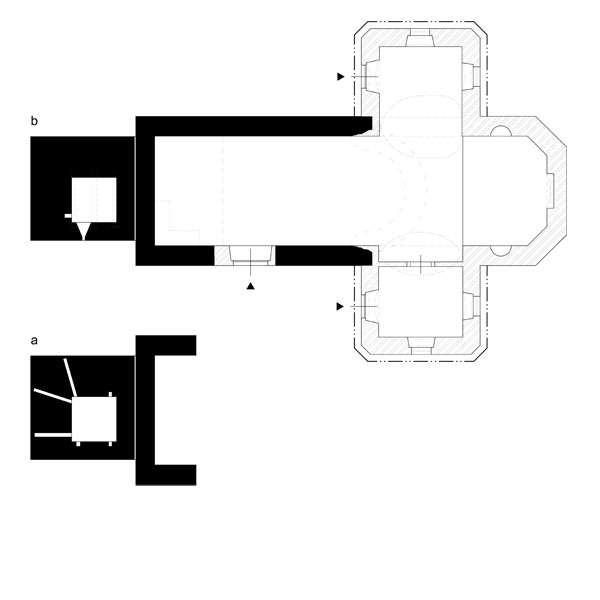

					19. Půdorysné schéma kostela a několika pater věže prvně
					publikuje Birnbaumová (1929, 275 – 276), skici a axonometrie
					prezentuje Prix (1989, 72d) a precizní axonometrický řez
					věží představuje Varhaník (2008, 384).
					20.
					Kyncl, T.; Rybníček, M.; Vrbová-D., J.: www.dendrochronologie.cz/databaze
					21.
					Zatímco exteriér i interiér lodi byl omítnut, ve vnitřku
					věže byly vždy přístupné kamenné líce stěn s dochovanými
					podřezávanými spárami. Stopy po omítkách zde nebyly
					zachyceny.
					22.
					Merhautová, A.: Raně středověká architektura v Čechách.
					Praha 1971, s. 190.
					23.

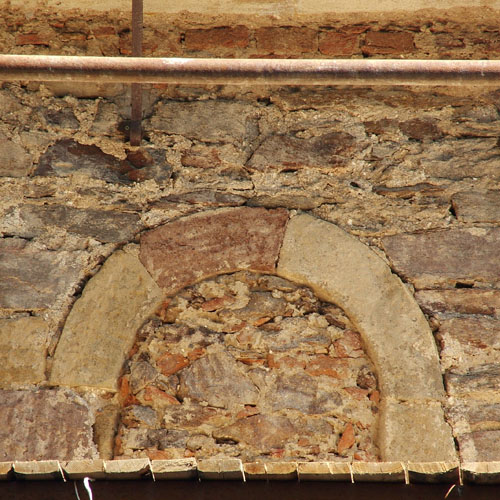

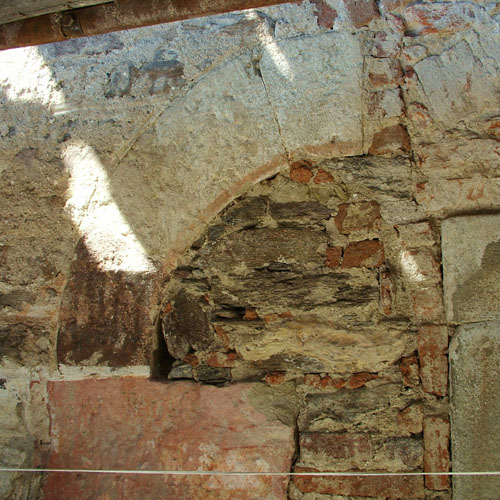

					Svislé západní ostění portálu ze světlého pískovce je
					pokryté červenou barvou neznámého stáří. Na jedné ze stojek
					se zachoval nerozluštitelný obrazec ve tvaru jakéhosi
					šestiúhelníku s vnitřními úhlopříčkami. Torzo vodorovného
					nadpraží je taktéž pokryto červenou barvou, přičemž zbytek
					archivolty se uplatňuje v přirozeném světlém a červeném
					pískovci.
					24.

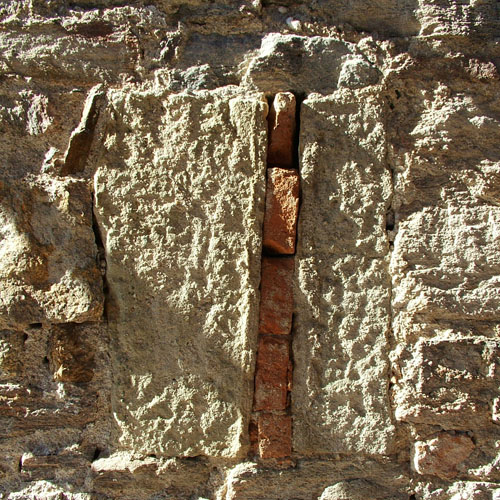

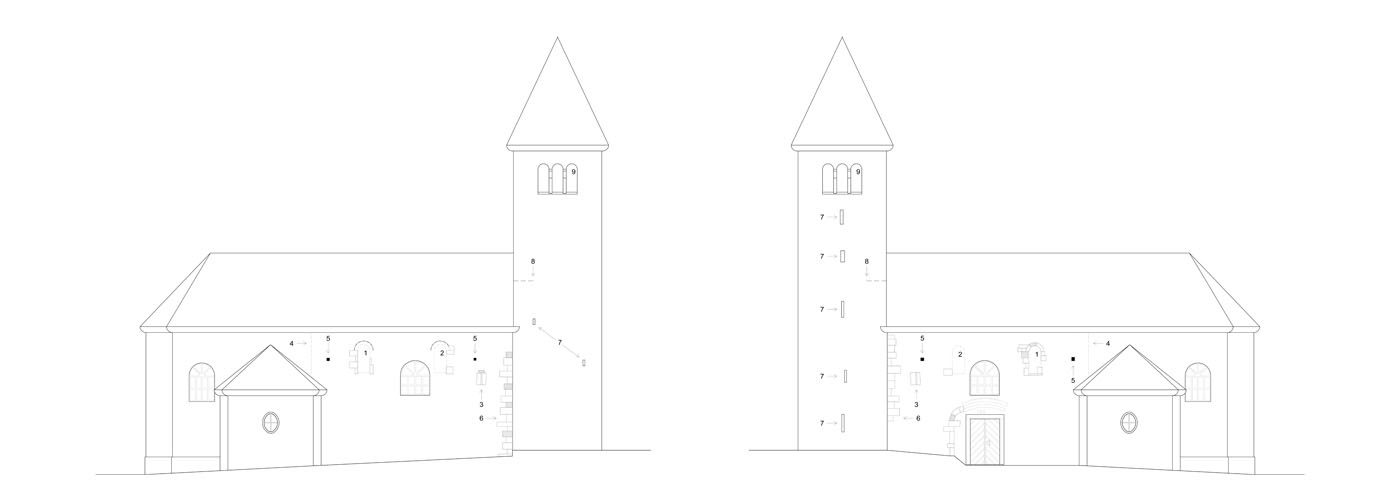

					Kapsy (bez kamenných plomb) po někdejších nosných prvcích
					lešení na exteriérovém plášti lodi byly zachyceny pouze dvě
					na severní a dvě na jižní stěně, a to v úrovni přibližně 5,3
					m nad současnou podlahou lodi.
					25.
					Birnbaumová, A.: Filiální kostel sv. Máří Magdalény. In:
					Soupis památek historických a uměleckých. Praha 1929, s.
					275.
					26.
					Varhaník, J.: Pařížov – nadstandardní refugium ve věži
					vesnického románského kostela. In: ArchHist 33. Brno 2008,
					s. 377.
					27.
					Novodobý presbytář je vystavěn ze smíšeného zdiva s druhotně
					užitými románskými kvádry.
					28.
					K typologii západní části chrámu je nutné připomenout, že
					odborná literatura identifikovala 7 základních skupin této
					části románského podélného jednolodního venkovského kostela
					v Čechách. Známe kostely bezvěžové (Všeruby, Libčany …) a kostely s jednou mohutnou západní věží šířky shodné s šířkou
					lodi – westwerkem (Kyje, Potvorov, Vinec, Milevsko).
					Samostatnou skupinu tvoří stavby s věží přibližně
					čtvercového půdorysu, která je vtažena do hmoty lodi nad emporu. Rozeznáváme kostely s věží situovanou osově (Kojice,
					Lenešice, …), koutovou věží v rohu jihozápadním (Malý Bor) i
					severozápadním (Újezdec u Blatné) a dvojvěží (Kondrac).
					Nejpočetnější skupinu však tvoří stavby s připojenou západní
					osovou věží. U tohoto typu, kterým se budeme nadále zabývat,
					identifikovalo dosavadní bádání zaměřené na románské
					stavební postupy dva základní typy vztahu věže a štítového
					průčelí chrámové lodi. Oba dva typy připojení západní věže
					jsou platné jak pro stavby vzniklé v jedné stavební etapě,
					tak pro objekty konstruované ve více etapách, dostavované
					nebo přestavované.
					29.
					Věž je od osy lodi posunuta k severu o 0,1 m.
					30.
					Vertikální spára sama o sobě neznamená, že se jedná o dvě
					stavební etapy.
					31.
					Jako delší časovou prodlevou rozumíme to, že loď po určitý
					časový úsek fungovala samostatně.
					32.
					Tento případ bude předmětem dalšího výzkumu, například na
					kostele sv. Martina v Bernarticích.
					33. Radová – Štiková, M.: Rom. stavitelství, učební texty
					ČVUT. Praha 1976 (II. vydání v r. 1992), s. 98.
					34.
					Varhaník, J.: Pařížov – nadstandardní refugium ve věži
					vesnického románského kostela. In: ArchHist 33. Brno 2008,
					s. 381.
					35.

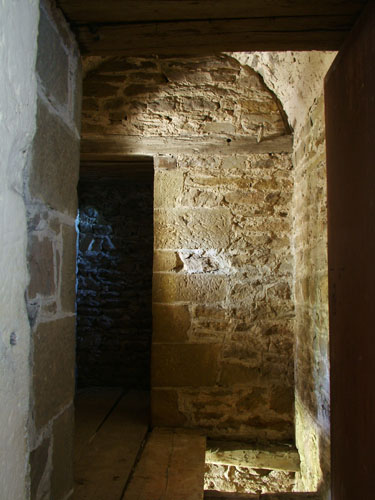

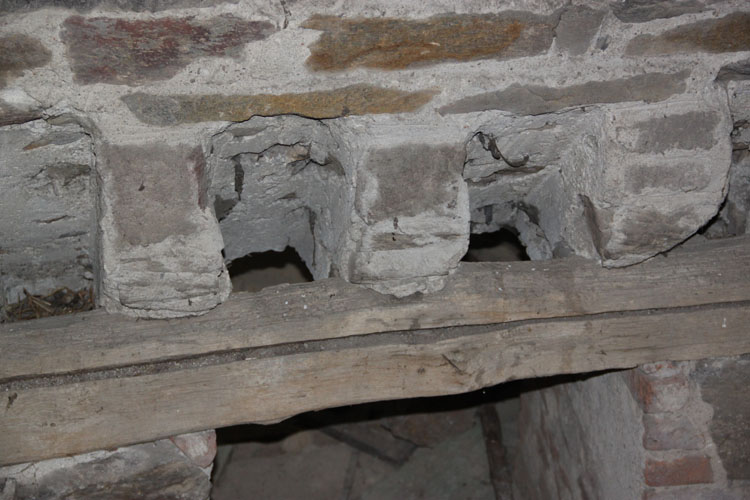

					Ve valené klenbě se nacházejí tři páry otvorů, jejichž
					funkce zatím nebyla spolehlivě objasněna. Může se však
					jednat o otvory sloužící pro provlečení lan od zvonů (za
					ústní sdělení děkuji M. Hauserové).
					36.
					Z. Smetánka a J. Škabrada (1975, 264) z prasklin v omítce
					usuzují, že portál měl kruhovou archivoltu.
					37.
					Dodnes se dochovala románská okna v jižní, severní a
					východní zdi. Západní trojdílné okno bylo částečně zazděno.
					38.
					Birnbaumová, A.: Filiální kostel sv. Máří Magdalény. In:
					Soupis památek historických a uměleckých. Praha 1929, s.
					276.
					39.

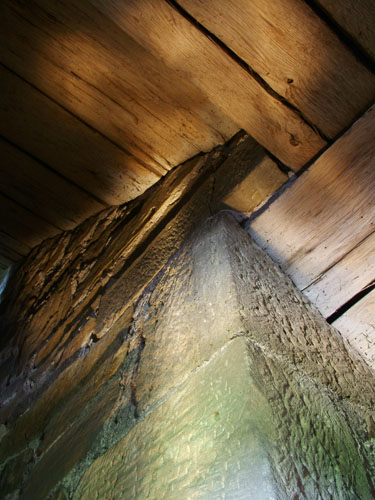

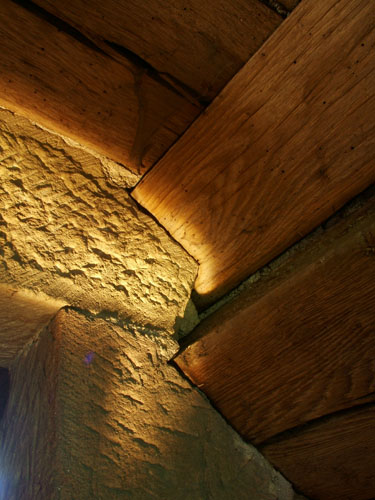

					Zdali se jedná o ztužující kleštiny, není možné potvrdit.
					Nicméně je třeba upozornit, že v některých místech je patrné
					ukončení trámu, aniž by byl vetknutý do kamenné konstrukce.
					40.
					Škabrada, J.: Konstrukce historických staveb. Praha 2008, s.
					28.
					41.

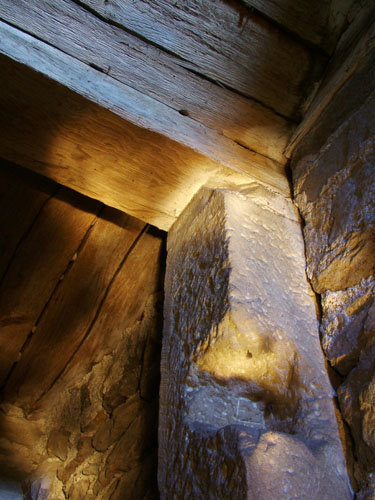

					Dřevo je do počátku 12. st. datováno dendrochronologicky,
					nicméně některé prvky měly být na počátku 20. století
					obnoveny (Birnbaumová, A.: Filiální kostel sv. Máří
					Magdalény. In: Soupis památek historických a uměleckých.
					Praha 1929, s. 276.)
					42.
					Existenci dřevěné konstrukce by mohl potvrdit anebo vyvrátit
					archeologický průzkum.
					43.
					Kaverny jsou čitelné pouze z podvěžní kobky, z exteriéru
					jsou překryty omítkou.
					44.
					Škabrada, J.: Konstrukce historických staveb. Praha 2003, s.
					37.
					45.
					Varhaník (2008, 381) udává pět, šestá kapsa je však skryta
					ve hmotě schodiště.
					46.
					Vrchní částí rozumíme partii nad překladovým trámem
					vstupního otvoru.
					47.
					Varhaník, J.: Pařížov – nadstandardní refugium ve věži
					vesnického románského kostela. In: ArchHist 33. Brno 2008,
					s. 382.
					48.
					V. Mencl (1965, 35) sice zmiňuje dřevěnou pavlač při
					východní stěně věže, která měla navazovat na podestu
					vzniklou nad schodištěm v zesílené severní zdi věže, nicméně
					tuto podestu nedává do souvislosti s negativním otiskem po
					neznámé dřevěné konstrukci, který vůbec neuvádí.
					49. O problematice výstavby věže a jejím provizorním
					ukončení, respektive zastřešení první etapy výstavby, je
					více pojednáno: Hauserová, M.; Nováček, K.; Čechura, M.;
					Falta, M.: Románský kostel sv. Petra a Pavla
					ve Svojšíně. In: Průzkumy památek XVIII. Praha 2011, s. 5 –
					30.
					50. Na vodorovnou spáru poukazuje i F. R. Václavík
					při stavebněhistorickém průzkumu a J. Varhaník (2008, 381).
					51. Vodorovná spára byla pozorována vždy přibližně ve
					stejné úrovni, a to v místech styku šikmé roviny střechy s
					vertikálou bočních stěn věže, tedy zhruba v polovině
					výšky štítu u kostelů ve Svojšíně, Libčevsi, Vysokém Újezdě
					nad Dědinou, …
					52. Možné (zahraniční) analogie vrchních pater věže
					byly představeny v příspěvku Hauserová, M.; Falta, M.: O
					věžích a zvonění u našich románských kostelů. DESTA 2011,
					25. - 27. 3. 2011
					53. Tato problematika je více rozvedena v Falta, M.:
					Vysoký Újezd nad Dědinou, k otázkám stavebního vývoje
					kostela sv. Jakuba Většího. In: Dějiny Staveb 2010. Plzeň
					2010, s. 127 – 137.
					54. Falta, M.: Třebonín, Poznatky k principům
					etapizace rom. věže venk. kostela. In: Dějiny Staveb 2013.
					Plzeň 2014, s. 15 - 22.
					55. Varhaník, J.: Pařížov – nadstandardní refugium ve
					věži vesnického rom. kostela. In: ArchHist 33. Brno 2008, s.
					379 – 381.
					56. Jak již upozorňují u podobně komponovaných staveb
					Radová – Štiková, M; Škabrada, J: Příspěvek k poznání
					románských stavebních postupů. In: Umění
					XXIV, Praha 1976, s. 278.
					57. V tomto tvrzení není na překážku, že věž a západní
					štít kostela byly zděny samostatně od základů, a proto jsou
					oddělena vertikální spárou. Ta sama o sobě neznamená, že se
					jedná o dvě stavební etapy. Princip etapizace výstavby věže
					venkovského kostela je platný jak pro konstrukce tvořené
					dvojicí vedle sebe na spáru přisazených plných zdí, tak pro
					objekty s jedinou společnou zdí tvořící jak západní vymezení
					lodi tak zároveň substrukci východní zdi věže.
					58. Přerušení výstavby mezi první a druhou etapou
					předpokládáme v úrovni nad třetím podlažím věže, tedy v
					pozici styku vertikály jejích bočních stěn s šikmou
					rovinou střechy. Přerušení (případně i ukončení)
					výstavby věže zhruba v polovině výšky štítu má tu výhodou,
					že je možné provést jednotnou konstrukci krovu zároveň nad
					chrámovou lodí i věží. Pro odůvodnění delší prodlevy ve
					výstavbě věže byla vyslovena hypotéza, že stavitelé
					soustředili veškeré síly na finalizaci chrámu, tedy
					konstrukci štítů, krovu, zastřešení nebo jiné práce nutné v
					interiéru kostela. Konkrétní délku časové prodlevy mezi
					vznikem obou konstrukcí nejsme schopni přesněji určit, ale
					zřejmě se nejednalo pouze o krátkou technologickou
					přestávku, jako je přerušení stavby na zimu.

					59. Absence propojení lodi s podvěžní
					kobkou nemusí naznačovat pozdější připojení věže, nýbrž
					potřebu vytvořit bezpečné uložiště. Trezorové místnosti se
					patrně požívaly v různých pozicích, ať již ve vyšších
					patrech věže (Falta, M.: Čelákovice, Konstrukční principy
					výstavby a mladší transformace kostela Nanebevzetí Panny
					Marie. In: Dějiny Staveb 2012. Plzeň 2013, s. 126.), anebo v
					přízemí jako právě v Pařížově, Kyjích anebo Pertolticích
					(Kibic, K. ml.: Středověká venkovská sakrální architektura
					na Kutnohorsku. Praha 2012, s. 164).
					60. K refugiální funkci více Varhaník, J.: Středověký
					venkovský kostel jako refugium. In: ArchHist 24, Brno 1999,
					s. 313 – 317.
					61. Ke zvonům a zvonění v době románské více v příspěvku
					Hauserová, M.; Falta, M.: O věžích a zvonění
					u našich románských kostelů. DESTA 2011, 25. - 27. 3. 2011
					62. Obdobné konstrukce jsou dochovány například v Sasku
					– Anhaltsku (Böddenstedt, Klein Apenburg, …),
					ale mladší analogie nacházíme i v Čechách (Ledce u Hradce
					Králové).
					63. V této části se nacházejí také kapsy po nosných
					prvcích lešení.

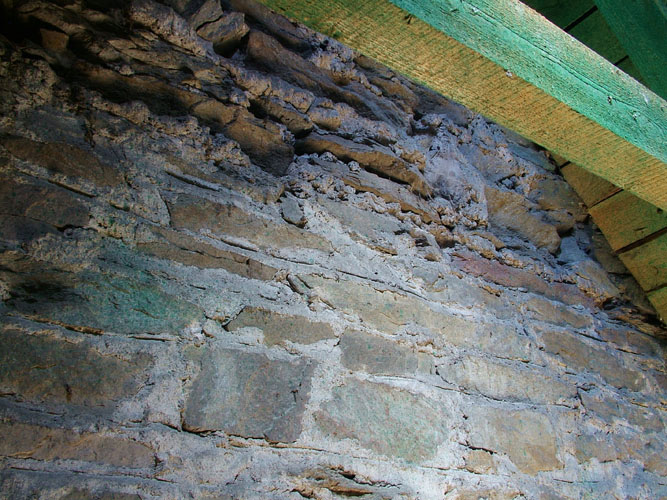

					64. Jediný neomítaný vnější líc věže je přístupný
					pouze z podstřeší lodi.  |


			 |
			  |


		|   |

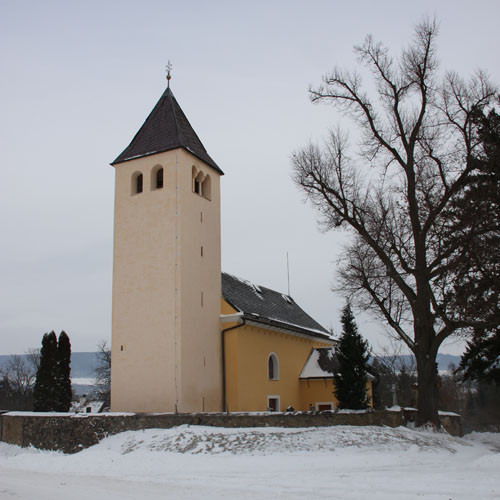

								Románský kostel na české vesnici: |
		  |


		 |
		 |


		  |


		|   |



		PAŘÍŽOV - konstrukční principy při výstavbě
		románské věže kostela   |


		 |


		|
		KLÍČOVÁ SLOVA ...
		patrocinium sv. Máří Magdalény, stavba vzniká patrně mezi lety 1110 -
		1127,
		románský podélný kostel, původně apsida, dnes barokní presbyterium,
		západní románská věž, množství stavebního dřeva v konstrukci |


		 |
		 |
		 |


		|   |





		« ČLÁNEK PUBLIKOVANÝ VE SBORNÍKU DESTA 2013  |
		  |


		 |
		 |
		 |


		 |

		Příspěvek prezentuje dílčí výsledky autorského zaměření a operativního
		průzkumu středověkých částí kostela sv. Máří
		Magdaleny v Pařížově. Studie navazuje a v dílčích pozorováních a
		zaměřeních prohlubuje výsledky předložené v nedávné
		době J. Varhaníkem. Dokumentace se orientuje na zmapování románských
		líců severní a jižní fasády lodi, které byly odkryty při opravě kostela
		v roce 2010. Jsou popsány dochované fragmenty románských špaletových a štěrbinových
		oken, vstupního portálu i stopy po někdejší konstrukci konzolového
		lešení. Podchycena je různorodá struktura i barevnost užitých materiálů.
		Pozornost je dále věnována konstrukčním souvislostem především vrchních
		pater věže, respektive negativním stopám po dřevěné konstrukci, jejíž
		význam nebyl doposud přesvědčivě objasněn. Dokumentace přináší nové
		úvahy o možné funkční náplni této nedochované konstrukce, která mohla
		souviset se starším, zřejmě provizorním, završením věže. Příspěvek tak
		rozšiřuje srovnávací materiál na poli u nás dosud značně opomíjeném, a to v problematice stavebních materiálů, etapizace a funkční náplně
		vrchních pater románských věží.  |
		 |





					 |
					 |
					 |


					|   |

					 Vesnice Pařížov

					(01) leží na horním toku řeky Doubravy na úpatí
					Železných hor, přibližně 15 km jihovýchodně od Čáslavi.
					Sídlo se v těchto místech zřejmě zformovalo při strategickém
					přechodu Libické stezky přes jinak poměrně hluboké údolí
					Doubravy někdy v období raného středověku. V této době již
					byla lokalita zalidněna hustěji, čehož jsou dokladem dva
					raně středověké kostely vzdálené necelých 5 km severně

					(02). V
					samotném Pařížově odůvodňuje existenci významnějšího raně
					středověkého osídlení a patrně i někdejšího velmožského
					dvorce částečně dochovaný románský kostel sv. Máří
					Magdalény. První zmínka o vsi však pochází až z roku 1398

					(03),
					kostel je připomínaný teprve v roce 1557 a dále 1589

					(04). Již v
					polovině 19. století se ale objevuje informace o možném
					vzniku kostela v předhusitském období

					(05) a na románský původ
					části stavby je poukazováno od poslední čtvrtiny 19.
					století. Mezi nejstarší odborné zprávy zabývající se pařížovským kostelem se řadí zmínka Klimenta Čermáka o
					románských oknech kostela

					(06). Románskou věž se zazděným
					portálem v jejím prvním patře rozeznává Vojtěch Birnbaum

					(07),
					který zároveň upozorňuje i na komunikační propojení
					exteriéru a nedochované empory. Detailního popisu,
					jednoduchého zaměření a uvedení základních historických
					údajů se stavba dočkává ve dvacátých letech 20. století od
					Alžběty Birnbaumové

					(08). Autorka kostel charakterizuje jako
					drobnou omítnutou orientovanou stavbu, která sestává z
					obdélné lodi splývající s presbyteriem a západní osové věže.
					Domnívá se, že kostel byl založen patrně ve 12. století,
					avšak z této doby se měla dochovat pouze věž

					(09). Loď spolu s presbyteriem a kaplemi mají pocházet nejspíš z roku 1837.

					V padesátých letech se stručný popis stavby objevuje v
					Uměleckých památkách Čech od Zdeňka Wirtha

					(10). Václav Mencl ve
					svém díle o panských tribunách zmiňuje pavlačovou dřevěnou
					emporu a stavbu datuje k roku 1130

					(11). Anežka Merhautová pouze
					shrnuje tehdejší poznání a původ kostela posouvá do druhé
					poloviny 12. století

					(12). Poválečná literatura tak až do
					počátku sedmdesátých let nepřináší prakticky žádná nová
					fakta o objektu, naopak spíše opakuje nepřesné až chybné
					údaje
					(13). Nový poznatek publikují až v roce 1975 Zdeněk
					Smetánka a Jiří Škabrada, kteří popisují tvar zazděného
					portálu ve věži, jenž umožňoval propojení prostoru v patře
					věže, respektive empory, s předpokládanou panskou kurií,
					kterou umisťují severně od kostela

					(14). Následně se zmínka o
					schodišti v šířce zdi překrytém fošnami objevuje v učebních
					textech FA ČVUT

					(15). Stavbou se ve své nepublikované
					kandidátské práci podrobně zabývá i Dalibor Prix

					(16) a další
					stručné informace zejména o užitých materiálech přináší Jiří
					Škabrada
					(17). Na nedocenitelný význam stavby, zejména pro její
					přínos v poznání konstrukčních souvislostí a funkčních
					principů, upozorňuje až v roce 2008 Jiří Varhaník ve své
					stati o nadstandardním refugiu ve věži vesnického románského
					kostela
					(18). V článku podrobně popisuje a kresebně zachycuje
					intaktně dochovaný interiér věže s velkým množstvím
					stavebního dřeva a v řešení věže rozeznává nadstandardně
					zajištěné refugium. Zmiňuje také následné přisazení věže,
					které dokládá analýzou portálu mezi emporou a věžní
					prostorou, stejně tak přízemní kobkou přístupnou nikoliv
					tradičně z lodi, ale pouze shora z patra věže.
					Přestože je románský původ kostela rozpoznán už v 70. letech
					19. století a badatelská obec upozorňuje na jeho význam po
					dobu více jak 100 let, nebyla dosud publikována precizní
					dokumentace
					(19). Nepodařilo se ani objasnit otázky týkající se
					principu a etapizace výstavby, a zejména některých
					konstrukčních anomálií. Primárním cílem autorské
					dokumentace, která navazuje a v dílčích pozorováních i
					zaměřeních prohlubuje výsledky předložené J. Varhaníkem, je
					zmapování románských líců severní a jižní fasády lodi, jež
					byly odkryty při opravě kostela v roce 2010. V rámci
					průzkumu jsou popsány dochované fragmenty románských
					špaletových i štěrbinových oken, vstupního portálu a stop po
					někdejší konstrukci konzolového lešení. Zachycena je i
					různorodá struktura a barevnost užitých materiálů. Součástí
					výzkumu románského kostela sv. Máří Magdalény je dále
					prohloubení a ověření znalostí o konkrétních stavebních
					postupech, respektive procesech etapizace výstavby českého
					venkovského raně středověkého kostela. Pozornost je věnována
					nejen konstrukčním souvislostem především vrchních pater
					věže, ale i otiskům po dřevěné konstrukci neznámého účelu,
					jejíž význam nebyl doposud přesvědčivě objasněn. Studie
					přináší nové hypotézy o možné funkční náplni tohoto
					nedochovaného útvaru, který mohl
					přímo nebo nepřímo souviset
					právě s etapizací výstavby, respektive se starším a zřejmě
					provizorním završením věže.  |
					  |




					|   |



					   |



					   |
					  |



		|   |

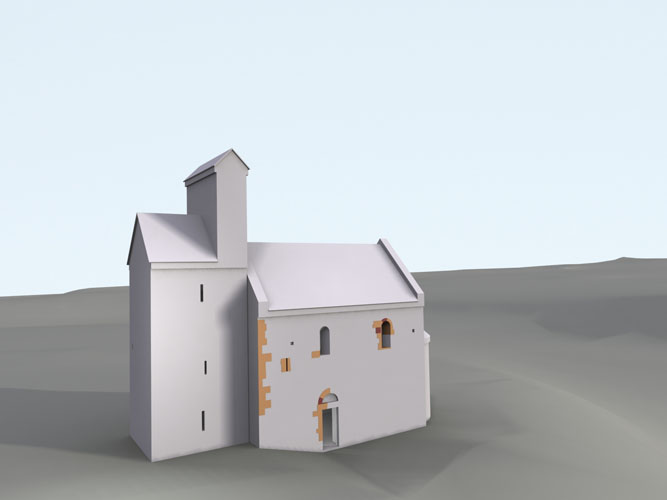

		 Jednoduchá avšak poměrně
		mohutná kamenná sakrální stavba v Pařížově byla založena na ostrohu nad
		řekou (přibližně 310 m. n. m.) patrně v rozmezí let 1110 – 1127
		(20)
		jako vlastnický emporový kostel se západní věží a patrně
		východní apsidou. Přestože byly vnější líce zdiva lodi po dlouhou dobu
		přístupné pouze sporadicky
		 (21), tak se mnozí badatelé správně domnívali, že
		se jedná o konstrukce románského původu. Severní a jižní fasáda lodi
		byly v plném rozsahu obnaženy až v roce 2010 při
		komplexní opravě venkovních omítek lodi, presbyteria i přilehlých kaplí.
		Při této příležitosti bylo poprvé po několika desetiletích možné
		studovat nejen dobře zachované románské zdivo, ale i zdokumentovat
		a popsat celkovou kompozici stěn včetně torzálně dochovaných oken a vstupního portálu.
		Zdi lodi jsou konstruovány z hrubě otesaných desek tvrdé ruly, spáry
		vykazují původní podřezávané spárování. Precizně zpracované nárožní
		armování je provedeno z lépe opracovatelného pískovce. Zřejmě jako
		dekorativní prvek se zde uplatňuje střídání světlého a červeného
		pískovce, které však nevykazuje žádný logický řád. Ze stejného materiálu
		jsou vytvořena i torzálně dochovaná ostění špaletových románských oken,
		která jsou situována po páru v jižní i severní
		zdi a v současné době jsou zaslepena. V západní části severní i jižní
		fasády se uplatňovala také štěrbinová okna, která osvětlovala panskou
		tribunu. Jejich ostění jsou zhotovena z jediného kusu kamene a jsou
		završena překladem. Přítomnost těchto intaktně dochovaných oken v
		neporušeném románském zdivu jednoznačně vyvrací hypotézu, že empora byla
		dříve přístupná portálem prolomeným ve zdi lodi, jak se domnívala
		například A. Merhautová
		 (22). Torzo západního ostění, překladu i archivolty
		románského portálu, jenž umožňoval vstup z exteriéru do přízemí lodi, se
		dochovalo ve střední části jižního průčelí  (23). Krom výše popsaného již
		fasády chrámu neobsahují žádné jiné raně středověké architektonické
		články ani dekor a takřka žádné stopy po konstrukci konzolového lešení
		 (24).

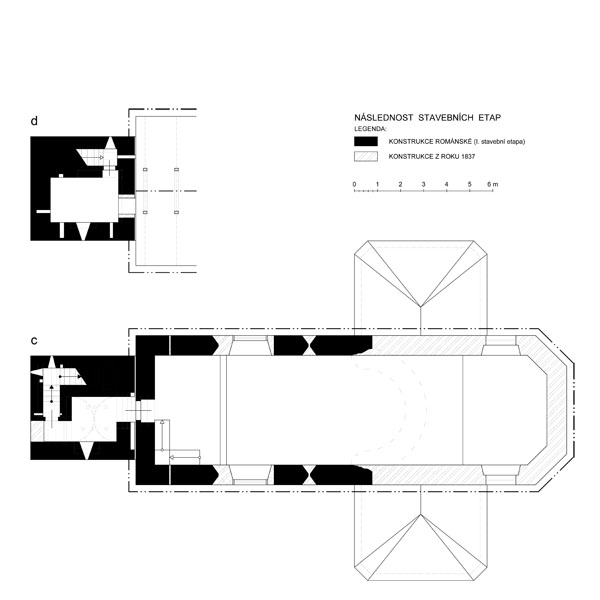

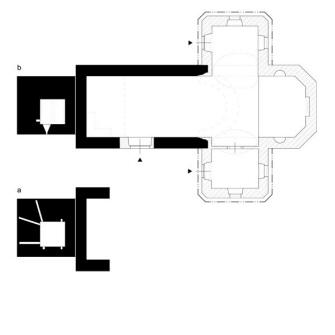

		Velmi obtížně je sledovatelné rozhraní mezi románskou zdí lodi a později
		přistavěným kněžištěm, nicméně je důvodné se domnívat, že se nacházelo v
		pozici přibližně 10,2 – 10,5 m od západního nároží lodi. V této úrovni
		jsou v horních partiích na jižní fasádě sledovatelné jakési šmorce,
		které vznikly vyjmutím východního armování. O typové příslušnosti raně
		středověkého kněžiště nejsou zatím k dispozici žádné informace. Současné

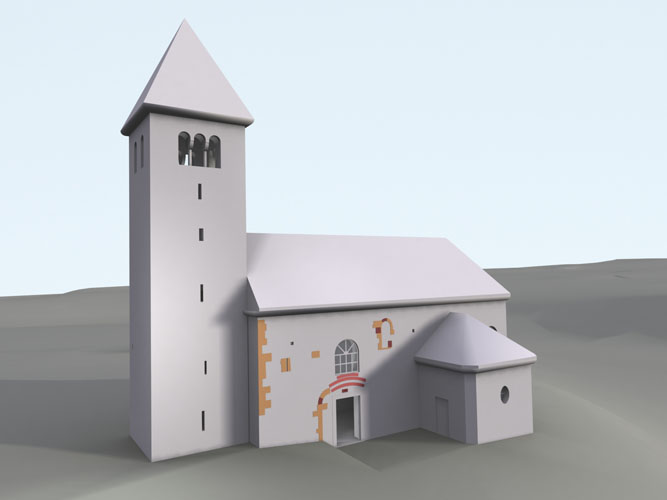

		obdélné kněžiště s trojbokým závěrem a bočními kaplemi pochází dle
		literatury z roku 1837  (25), avšak tuto dataci zpochybňuje J. Varhaník, a to
		na základě zákresu současné figury závěru na mapách stabilního katastru
		z roku 1838  (26). Zdali byl presbytář
		 (27)
		přistavěn ve zmíněném roce nebo dříve
		nejsme schopni přesvědčivě určit, nicméně je pravděpodobné, že z totožné
		přestavby pochází i dvojice oken osvětlující chrámovou loď, současný
		vstupní portál a kruchta.

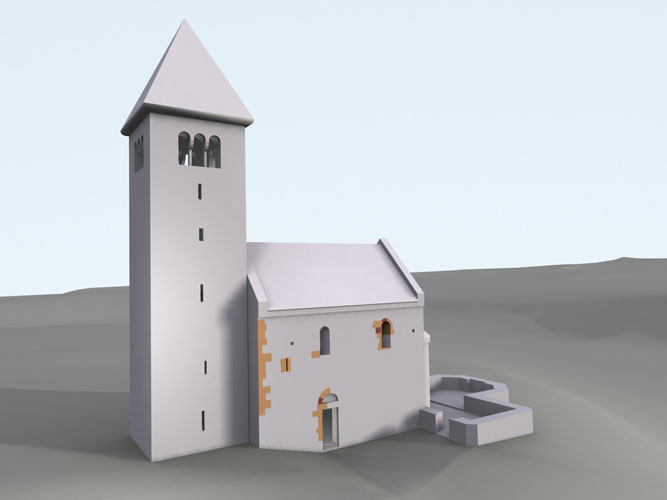

		Charakteristickou součástí českého raně středověkého venkovského kostela
		je jeho západní věž  (28). V Pařížově stojí na čtvercovém půdoryse a
		postavena byla z totožného materiálu jako zdi lodi. Věž tvoří
		samostatnou hmotu, která je k lodi připojená v takřka osové pozici
		 (29).
		Jedná se tedy o nejběžnější typ věže při románském venkovském kostele,
		kdy věž a západní štít lodi byly zděny samostatně již od základů, a
		proto jsou tato tělesa oddělena vertikální spárou
		 (30). Časovou prodlevu
		mezi výstavbou lodi a věže (nebo jejími partiemi) nejsme schopni v
		těchto případech určit bez archeologického průzkumu, nicméně
		předpokládáme, že k výstavbě docházelo v zásadě v rámci jednoho záměru.
		Příklady, kdy románská věž byla touto formou k lodi připojena po delší
		časové prodlevě  (31), jsou diskutabilní a jsou předmětem dalšího zkoumání
		 (32).
		Co bylo cílem koncepce dvou od sebe oddělených zdí, nemá jasnou odpověď,
		ale patrně se jednalo o snahu dokončit důležitější část objektu (loď s
		kněžištěm) a poté přistoupit k výstavbě dalších částí chrámu
		 (33). V
		některých případech ale není možné vyloučit snahu tehdejších stavitelů o
		vypořádání se se statickými obtížemi, které by mohly vzniknout
		provázáním odlišně hmotných těles s různými způsoby sedání. S myšlenkou
		výstavby lodi, presbytera a věže v jednom záměru však polemizuje J. Varhaník, který se domnívá, že původní představa stavitelů západní věž
		nezahrnovala. Tuto eventualitu dokládá faktem, že kobka v přízemku věže
		není přístupná z lodi ani exteriéru a dále připomíná, že portál
		propojující patro věže s emporou je špaletován směrem na tribunu
		 (34).

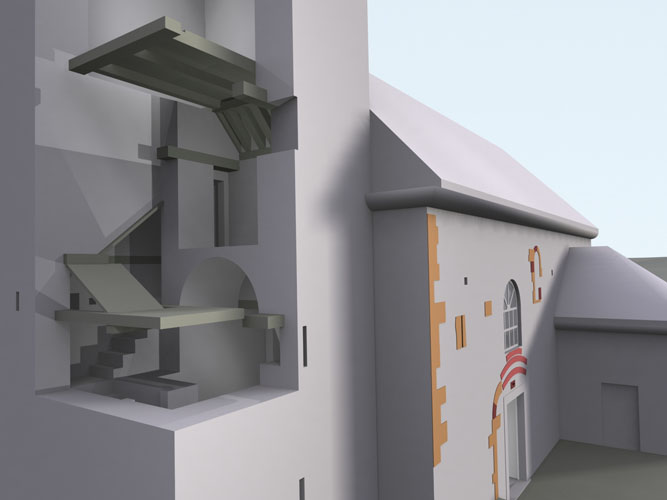

		V přízemku věže, jejíž vnější hrana měří 4,5 m, se nachází přesně
		čtvercová kobka s rozměry pouhých 1,95 x 1,95 m. Tato velmi skromná
		prostora je v půdorysu věže umístěna poněkud netradičně. Nenachází se ve
		středově souměrné pozici, nýbrž je posunuta jihovýchodním směrem.
		Důsledkem toho je jižní a východní zeď věže tlustá 0,78 m, naopak
		severní a západní zeď dosahuje šířky 1,77 m. Prostoru osvětluje jedno
		štěrbinové okno v jižní zdi. Důvodem neobvyklé situace podvěžní kobky je
		nutnost respektování půdorysné skladby prvního patra, kde se nachází
		místnost a chodba s nástupem na schodiště. Přízemek a síň v prvním patře
		věže tvoří jednu prostorovou jednotku, předělenou pouze lehkým trámovým
		stropem. Valená klenba  (35) se uplatňuje až v patře a dokresluje velkolepost
		předsíně vlastní empory. Osvětlení zajišťuje opět jedno jižní štěrbinové
		okno.

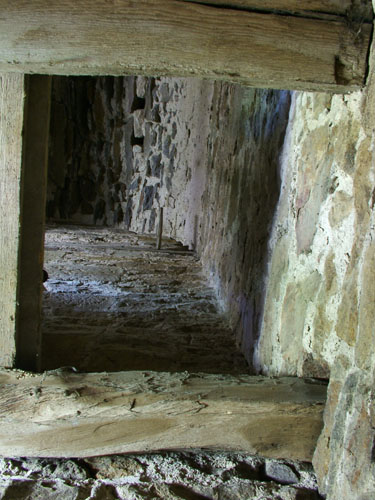

		V současné době se přístup do vnitřku věže otevírá pouze z kruchty.
		Tento původní románský průchod je v rámci dvojice sousedních zdí řešen
		tak, že kamenné ostění je situováno na vnější západní stěně lodi a k
		němu je připojena 0,8 m dlouhá plochostropá chodbička v šířce východní
		zdi věže. Otvor na závoru je umístěn tak, aby bylo umožněno uzavření
		věžní prostory zevnitř. Přístup do patra věže z exteriéru byl umožněn
		dnes zazděným portálem situovaným při jihozápadním rohu věže
		 (36). Za ním se
		nachází opět plochostropá chodba, dlouhá přibližně 1,2 m, odkud je
		přístupná nejen věžní místnost, ale i schodiště v tloušťce zdi vedoucí
		do vyšších pater. Nástupní rameno schodiště, sestávající ze čtyř stupňů,
		vychází z podesty oddělené od chodbičky jednoduchým portálem s kamenným
		ostěním. Kapsa pro závoru je v tomto případě umístěna na podestě tak,
		aby se bylo možné uzavřít ve druhém a vyšším patře věže. Mezipodesta je
		situována na půdorysném lomu schodiště a je osvětlena dvěma okny, z
		nichž první směřuje k západu a druhé k severu. Výstupní rameno je
		tvořeno devíti stupni a je ukončeno malou podestou osvětlenou od severu
		střílnovým oknem. Naproti oknu je umístěn pravoúhlý portál, jímž se
		vstupuje do druhého patra věže. Dveře bylo opět možné zajistit závorou z
		interiéru věžní místnosti. Druhé patro je tvořeno síní obdélného
		půdorysu s délkou 2,95 m a šířkou 1,95 m. Vytvoření rozměrnější
		čtvercové prostory brání hmota schodiště, která se uplatňuje v hloubce
		1,0 m při celé severní stěně. Výška tohoto kubusu je více jak 2,7 m od
		podlahy a dosahuje tak až k úrovni někdejšího trámového stropu. Přestože
		se strop do současnosti nezachoval, je možné jeho podobu vyvodit z kapes
		po nosných trámech. Tři se nacházejí v západní stěně a tři ve stěně
		východní, kde jsou dochovány i ztrouchnivělé zbytky zhlaví, která
		spočívají na vodorovném trámu vloženém do roviny stěny. Na protější
		straně místnosti byly trámy vetknuty přímo do zdi, avšak v jejím nitru
		se pravděpodobně stýkaly s dřevěnou kleštinou. Ve vrchní části věže byla
		zřízena ještě tři podlaží, z nichž poslední bylo odlehčeno čtveřicí
		trojdílných oken  (37). Každé nižší patro bylo osvětleno pouze jedním jižním
		střílnovým oknem.
		Věž kostela sv. Máří Magdalény v Pařížově je ojedinělým důkazem užití
		různorodých materiálů v raně středověkém stavitelství na českém venkově,
		ale i cenným dokladem románských stavebních postupů, technologie
		výstavby a její etapizace. V první řadě je nutné zmínit neobvyklé
		množství stavebního dřeva, které je užito v interiéru věže. Kvalitně
		opracované trámy a fošny se zde uplatňují především v podobě překladů,
		stropních desek a zřejmě i ztužující konstrukce nacházející se uvnitř
		kamenných zdí. Hraněné trámy tvoří povalový strop nad chodbami, které
		navazovaly na portály z exteriéru věže i interiéru lodi. Dále z nich
		jsou zhotovena nadpraží portálové niky na empoře, štěrbinových oken ve
		věži (v kombinaci s kamennými deskami) a překlad portálu vedoucího na
		schodiště do vyšších pater věže. Zdali je románský i záklopový strop nad
		přízemkem věže, který je tvořený třemi masivními trámy, zatím nebylo
		zjištěno. Jeho figura ale bude patrně původní. Šikmý strop nad rameny
		schodiště je tvořen dřevěnými fošnami, zatímco nad podestami jsou opět
		užity hraněné trámy. Současné cihelné schody jsou mladšího původu,
		románské stupně mohly být ale také dřevěné
		 (38). Ve stěnách schodiště jsou
		dále patrny dlouhé vodorovné trámy
		 (39). Z kombinace dřevěných prvků s
		lomovým zdivem, ale i precizně opracovaným pískovcem užitým v ostění
		otvorů a v nárožním armování
		 (40) vyplývá, že užití stavebního dřeva
		neindikuje chudou stavbu, nýbrž dokládá hospodárné využití různě
		dostupného matriálu s rozdílnými vlastnostmi.  |
		  |




					 |

					 |

					 |
					 |


					|   |


					  |


					  |
					  |


					 |


					  |


					  |
					 |



		|   |

		 Vzhledem k množství dochovaného raně středověkého dřeva
		 (41) je
		pravděpodobné, že v kostele, nebo při něm, existovaly i další lehčí
		konstrukce, které podnes nevydržely. Jednou z nich mohlo být i
		exteriérové schodiště, které propojovalo sídlo velmože s věží a vlastním
		kostelem. Po takovéto lehčí stavbě se sice nedochoval žádný doklad
		 (42),
		avšak na její existenci nepřímo poukazuje neobvyklý a zatím nepovšimnutý
		detail. Tím jsou kapsy po trámech, které se nacházejí ve spodní části
		přízemní kobky. Tři kaverny procházejí celou šířkou zdi, která v těchto
		místech činí 1,77 m
		 (43). Při severozápadním nároží věže jsou dvě kapsy
		charakteristicky natočeny tak, aby jejich vnější konce obsáhly celý
		obvod zdiva  (44). Vzhledem k tomu, že se situace nachází prakticky v úrovni
		podlahy přízemku, respektive vnějšího terénu, je možné o ni uvažovat
		nikoliv jako o pozůstatku po prvcích lehkého konzolového lešení, ale
		jako o stopách po jiné a zřejmě masivnější konstrukci. V úvahu tak
		připadá hypotéza, že se může jednat o ukotvení, respektive vykonzolování
		nějaké roštové základové konstrukce, která mohla souviset právě s
		dřevěným schodištěm stoupajícím k portálu v patře věže.
		Velice zajímavý a unikátní otisk dřevěné konstrukce neznámého určení se
		také nachází v interiéru druhého patra věže. Jedná se o šestici nestejně
		velkých kapes  (45) v přibližně pravidelných rozestupech. Masivní břevna,
		která byla kapsami proložena, vystupovala z východní stěny směrem k
		západu pod úhlem přibližně 47°. V rovině stěny byla osazena na dřevěném
		hraněném trámu, který je dosud zachovaný v líci zdiva ve výši 1,85 m nad
		podlahou druhého patra. Je třeba připomenout, že horní hrana kapes po
		neznámé konstrukci se nachází pouhých 0,4 metru pod trojicí trámů, které
		nesly zřejmě záklopový strop druhého, respektive podlahu třetího patra.
		V jaké souvztažnosti byly tyto dvě konstrukce, nejsme schopni objasnit.
		Není nicméně vyloučené, že se může jednat o pozůstatky jedné struktury.
		V jakém vztahu a časovém horizontu k dřevěným konstrukcím je hmota
		rozšířené severní zdi s vloženým schodištěm nelze jednoznačně určit. Ze stratigrafických poměrů se jeví, že minimálně její vrchní část
		 (46) byla
		vyzděna současně, anebo později nežli předmětná dřevěná konstrukce.
		Úvaha o možné funkci takovéto struktury je složitá a odborná literatura
		se tímto konkrétním prvkem v zásadě nezabývá. K popisu nevyjasněného
		otisku se prvně dostává až v roce 2008 J. Varhaník, který se však vyhýbá
		bližšímu hodnocení  (47). Vyslovuje pouze nesouhlas s tvrzením V. Mencla,
		jenž měl považovat negativ této konstrukce za nosníky pavlače, odkud
		vedl žebřík vzhůru na zvonici
		 (48).
		Na základě výškové pozice a prostorové konfigurace kapes, ale zejména
		díky analýze románských stavebních postupů a technologie výstavby
		 (49), je
		možné předložit domněnku, že nedochovaná dřevěná konstrukce mohla
		nepřímo souviset s etapizací výstavby románské věže. V souvislosti s
		vyslovením hypotézy o funkčním využití této neznámé struktury je nutné
		upozornit i na jiný doposud ne příliš známý konstrukční aspekt, jenž
		může mít se sledovanou konstrukcí souvislost. Na vnější rovině východní
		stěny věže přístupné z podkroví lodi je ve výši 9,4 m od současné
		podlahy chrámové lodi pozorovatelný předěl, který tvoří rozmezí mezi
		stěnou s rytými spárami ve spodní části a horním
		lomovým zdivem bez povrchové úpravy
		 (50). Obdobné nápadné rozhraní struktury
		zdiva bylo autorským průzkumem identifikováno u několika staveb v
		prakticky totožné úrovni (51). Tato vodorovná spára vypovídá jednak o mnohem
		rozšířenějším užití etapizace výstavby románského kostela, než se dosud
		předpokládalo, ale i o případném konstruování horních pater věže z
		lehčího materiálu. Možnost, že vrchní část věže nebyla v době románské
		zhotovena z kamene, ale ze dřeva nebo jiné lehčí alternativy zdiva (hrázdění) (52), je prozatím opomíjena, stejně tak jako nebyla předložena hypotéza,
		zdali se jednalo o zamýšlené provizorium či cílené konečné řešení
		 (53).
		Neprozkoumaná zůstává i úvaha o úplné absenci vrchních pater věže
		 (54).
		Dosavadní autorský průzkum tak poukázal na poměrně rozmanité variace,
		jak mohla vypadat vrchní část západní osové věže při českém venkovském
		románském kostele a jak se mohla v průběhu času měnit.
		Zdokumentování věže kostela sv. Máří Magdalény rozšiřuje srovnávací
		materiál v problematice studia románských stavebních postupů českého
		raně středověkého kostela. Na základě výše popsaného je možné usuzovat,
		že se v Pařížově dochoval typ románského chrámu, který byl pravděpodobně
		založen v jedné fázi nad celým zamýšleným půdorysem, tedy jako celek
		čítající loď s kněžištěm a západní věží. Zdali byla věž k lodi připojena
		dodatečně, jak usuzuje J. Varhaník
		 (55), nelze potvrdit nebo vyvrátit bez
		archeologického průzkumu  (56). Nicméně je důvodné se domnívat, že výstavba
		věže probíhala spolu s kostelem
		 (57), a to až do výše vodorovné spáry, kde
		byla záměrně na nějaký čas přerušena
		 (58).
		Za předpokladu, že by westwerkový věžový útvar při západním štítu
		kostela dosáhl při první stavební etapě výšky přes devět metrů a pojmul
		tak tři podlaží, plnil by prakticky veškeré požadované funkce. Chyběla
		by pouze část pro umístění zvonů. V přízemí věže románského kostela
		předpokládáme úložný prostor sloužící chrámu, nicméně v tomto případě se
		patrně jedná o refugium světské
		 (59). Patro věže zřejmě bývalo využíváno
		jako jakýsi spojovací článek mezi profánním prostředím dvorce (paláce) s
		vlastní emporou (kaplí). Odtud se vystupovalo do druhého patra s funkcí
		obytně útočištní  (60). Vzhledem k tomu, že při takovéto kompozici není ve
		věži místo pro zvony, kterým v době románské mohlo být vyhrazeno
		poslední sdruženými okny otevřené patro
		 (61), je třeba umístění dočasné
		zvonice hledat v jiné pozici. Otevírá se tak prostor pro spekulaci,
		zdali byla při zamýšlené delší prodlevě při výstavbě věže zajištěna
		zvonová funkce v rámci kostela prostřednictvím malé dřevěné zvonice.
		Takováto stavba by nemusela být konstrukčně náročná ani velkých rozměrů
		(nad celým půdorysem věže) a jednalo by se tak pouze o menší objekt ze
		spalného materiálu (dřeva nebo hrázdění)
		 (62). Lehká provizorní zvonice
		mohla být na pařížovském kostele umístěna v takové pozici, že ji
		částečně podpíraly nedochované šikmé vetknuté dřevěné vzpěry a zároveň
		východní zeď věže. Zbytek půdorysu věže mohl být standardně zastřešen
		nad druhým patrem. Takovémuto řešení odpovídá i nálezová situace různých
		struktur zdiva na vnější stěně východní zdi věže, která byla skryta za
		předpokládaným západním štítem lodi. Spodní část s rytými spárami
		napovídá tomu, že byla konstruována dříve, nežli byl zhotoven štít
		 (63).
		Naopak vrchní část z lomového zdiva bez povrchové úpravy byla ke štítu
		přidána dodatečně v rámci výstavby druhé etapy věže, respektive jejích
		vrchních pater. Dovršení věže předpokládáme po několikaleté přestávce,
		kdy bylo dokončeno kněžiště s lodí. Po sejmutí provizorní zvonice již
		bylo zastřešení lodi ve finální podobě, a tudíž byla vyšší kamenná patra
		věže přisazena k existujícímu štítu. Důsledkem toho se do dnešních dnů
		dochovalo nad vodorovnou spárou indikující rozhraní stavebních etap
		lomové zdivo bez povrchové úpravy.
		Přínosem výzkumu je zdokumentování románských částí kostela sv. Máří
		Magdalény v Pařížově, zejména zmapování dlouho nepřístupných románských
		líců severní a jižní fasády lodi, které byly odkryty při opravě kostela
		v roce 2010. V článku jsou popsány dochované fragmenty románských
		špaletových a štěrbinových oken, vstupního portálu i stopy po někdejší
		konstrukci konzolového lešení. Podchycena je různorodá struktura i barevnost užitých materiálů. Zdokumentování interiérových a částečně
		exteriérových stěn věže  (64) a analýza negativních stop po dřevěných
		konstrukcích umožnila vyslovit nové hypotézy ohledně provizorní dřevěné
		zvonice, která předcházela dostavbě věže do finální podoby. Byl tak
		rozšířen srovnávací materiál na poli u nás dosud značně opomíjeném, a to
		v problematice stavebních materiálů, etapizace a funkční náplně vrchních
		pater románských věží.  |
		  |




								|
								  |


								  |

								  |




								  |




								|
								 |

								 |

								 |


								|
								  |


								Konstruktive Prinzipien bei dem Ausbau
								des romanischen Turmes der Maria Magdalena
								Kirche
								Der
								Beitrag präsentiert Teilergebnisse der
								Vermessung und der Untersuchung von den
								mittelalterlichen Bauteilen der St. Maria
								Magdalena Kirche in Pařížov. Die Studie knüpft
								an die in letzter Zeit vorgelegten Ergebnisse
								von J. Varhaník an und vertieft sie durch die
								Teilbeobachtungen und Teilvermessungen. Die
								Dokumentation orientiert sich an der Auswertung
								von den romanischen Oberseiten der nördlichen
								und südlichen Fassaden des Kirchenschiffes, die
								bei der Restaurierung der Kirche im Jahre 2010
								entdeckt wurden. Die überlieferten Fragmente der
								romanischen Anschlags- und Schlitzfenster, des
								Eingangsportals und die Spuren der ehemaligen
								Konstruktion des Ausschußgerüstes werden
								beschrieben. Die verschiedene Struktur und die
								Farbigkeit des benutzten Materials werden auch
								dokumentiert.
								Der Beitrag widmet sich weiter zu den
								konstruktiven Zusammenhängen der oberen
								Turmstockwerke, beziehungsweise zu den negativen
								Spuren nach der Holzkonstruktion, deren
								Bedeutung noch nicht überzeugend klargestellt
								wurde. Die Dokumentation bringt neue
								Betrachtungen über die mögliche Funktion der
								Konstruktion, die nicht erhalten wurde und die
								im Zusammenhang mit der älteren wahrscheinlich
								provisorischen Turmspitze stehen konnte. Der
								Beitrag also verbreitet die bei uns
								vernachlässigte Dokumentation in der Problematik
								des Baumaterials, des Bauvorganges und der
								Funktion von Oberstockwerken der romanischen
								Türme.
								  |

								  |


			 |
